三偏心不銹鋼硬密封蝶閥

所屬類別：渦輪蝶閥
產品型號：d343h
發布時間：2013-12-14
瀏覽次數：2395
聯系電話：0577-67983731
在線 QQ：

三偏心不銹鋼硬密封蝶閥產品符合國家標準JB/T8527—97（金屬硬密封蝶閥）、FB/T13927—92（通用閥門壓力試驗）標準及閥門其它相關標準的規定，結合國內外先進技術，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構。合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了手動之外還有：電動，蝸輪桿傳動，氣動等。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

三偏心不銹鋼硬密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

三偏心不銹鋼硬密封蝶閥主要技術參數

公稱通經DN（mm)	50～2000
公稱藥理PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

D343H-2.5C/6C/10C三偏心不銹鋼硬密封蝶閥連接尺寸 (mm)

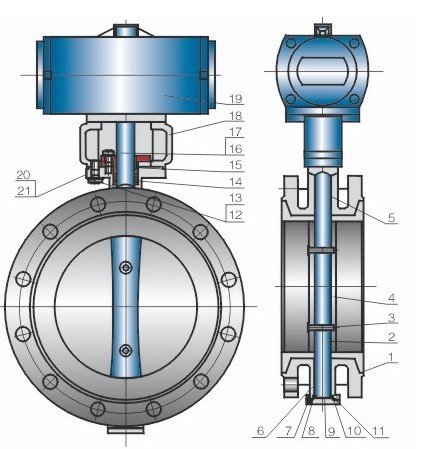

d343蝶閥

通徑		主要尺寸			O．25MPa				0.6MPa				1．OM Pa
mm	inch	L	H	H 1	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f	D	D1	Z-φ d	b×f
50	2	108	75	200	140	11O	4-φ14	16×3	140	110	4-φ14	16×3	165	125	4-φ18	20×3
65	21／2	112	93	210	160	130	4-φ14	16×3	160	130	4-φ14	16×3	185	145	4-φ18	20×3
80	3	114	98	226	190	150	4-φ18	18×3	190	150	4-φ18	18×3	200	160	8-φ18	20×3
100	4	127	130	250	210	170	4-φ18	18×3	210	170	4-φ18	18×3	220	180	8-φ18	22×3
125	5	140	165	295	240	200	8-φ18	20×3	240	200	8-φ18	20×3	250	210	8-φ18	22×3
150	6	140	175	315	260	225	8-φ18	20×3	265	225	8-φ18	20×3	285	240	8-φ22	24×3
200	8	152	220	380	320	280	8-φ18	22×3	320	280	8-φ18	22×3	340	295	8-φ22	24×3
250	10	165	250	405	375	335	12-φ18	24×3	375	335	12-φ18	24×3	395	350	12-φ22	26×3
300	12	178	300	480	440	395	12-φ22	24×4	440	395	12-φ22	24×4	445	400	12-φ22	26×4
350	14	190	330	545	490	445	12-φ22	24×4	490	445	12-φ22	24×4	505	460	16-φ22	26×4
400	16	216	360	550	540	495	16-φ22	24×4	540	495	16-φ22	24×4	565	515	16-φ26	26×4
450	18	222	380	620	595	550	16-φ22	24×4	595	550	16-φ22	24×4	615	565	20-φ26	28×4
500	20	229	410	680	645	600	20-φ22	26×4	645	600	20-φ22	26×4	670	620	20-φ26	28×4
600	24	267	460	750	755	705	20-φ26	26×5	755	705	20-φ26	26×5	780	725	20-φ30	30×4
700	28	292	530	820	860	810	24-φ26	26×5	860	810	24-φ26	26×5	895	840	24-φ30	30×5
800	32	318	610	91O	975	920	24-φ30	26×5	975	920	24-φ30	26×5	1015	950	24-φ33	32×5
900	36	330	640	930	1075	1020	24-φ30	26×5	1075	1020	24-φ30	26×5	1115	1050	28-φ33	34×5
1000	40	410	720	980	1175	1120	28-φ30	26×5	1175	1120	28-φ30	26×5	1230	1160	28-φ36	34×5
1200	48	470	820	1220	1375	1320	32-φ30	26×5	1405	1340	32-φ33	28×5	1455	1380	32-φ39	38×5
1400	56	530	930	1310	1575	1520	36-φ30	26×5	1630	1560	36-φ36	32×5	1675	1590	36-φ42	42×5
1600	64	600	80	1460					1830	1760	40-φ36		1915	1820	40-φ48	62×5
1800	72	670	1090	1560					2045	1970	44-φ39		2115	2020	44-φ48
2000	80	760	1190	1670					2265	2 1 80	48-φ42		2325	2230	48-φ48
