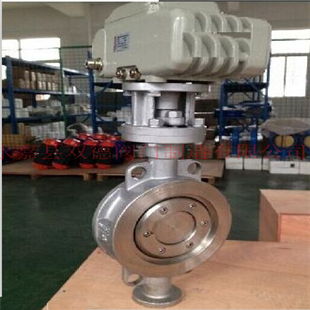

不銹鋼氣動蝶閥

所屬類別：不銹鋼氣動蝶閥
產品型號：d643h
發布時間：2013-12-19
瀏覽次數：4941
聯系電話：0577-67983731
在線 QQ：

不銹鋼氣動蝶閥閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

不銹鋼氣動蝶閥標準

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

不銹鋼氣動蝶閥執行器技術參數

公稱通徑DN(mm)	DN50～1000mm	執行器型號	GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa)	PN1.0、1.6、2.5MPa	供氣壓力	0.4～0.7MPa
閥體形式	直通鑄造閥體	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	法蘭式、對夾式	環境溫度	-30～+70℃
閥芯形式	蝶板式	作用形式	單作用執行機構、雙作用執行機構
密封填料	柔性石墨、聚四氟乙烯	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似等百分比、直線性	采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

不銹鋼氣動蝶閥主要零件材料

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

不銹鋼氣動蝶閥性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
適用溫度	碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃

不銹鋼氣動蝶閥安裝尺寸

不銹鋼氣動蝶閥

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

雙德全體員工歡迎您訪問我們的網站，不銹鋼氣動蝶閥價格，圖片，型號，技術參數，請訪問問我們的網站.
